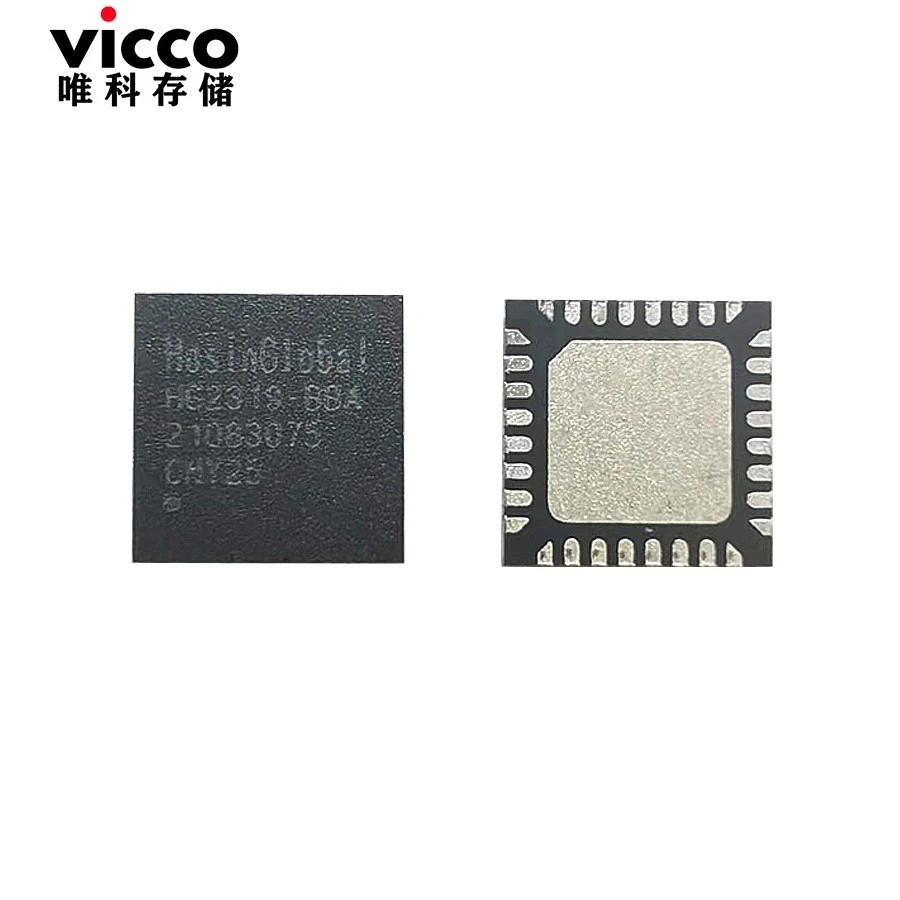

Controller VOOR USB-FLASHDRIVE
De controller van de HG is een Super Speed USB 3.2 Gen 1 naar NAND Flash Memory-interfacecontroller. Deze chip is speciaal ontworpen om de supersnelheid van USB 3.2 Gen 1 te ondersteunen en is achterwaarts compatibel met USB 2.0 & 1.1.
HG2319-QFN32-controller implementeert met PRAM-architectuur (programma-RAM), die de firmwarecode indien nodig op elk gewenst moment kan upgraden. Dit is erg handig voor time-to-market- en massaproductie-oplossingen, evenals compatibiliteitsproblemen met de host.
Door deze single-chip USB 3.2 Gen 1-oplossing te gebruiken, worden veel inspanningen die nodig waren van R/D tot productie verminderd en worden de RMA-problemen vereenvoudigd. Met de USB plug & play-functie en driverloze oplossing bij de meeste besturingssystemen, is deze oplossing niet alleen eenvoudig te installeren, maar ook snel en gebruiksvriendelijk voor de gebruiker.
Controller-functies
Ondersteuning van hostinterfaces: USB 3.2 Gen 1
●Volledig compatibel met USB 3.2 Gen 1-specificatie
●Achterwaarts compatibel met USB 2.0 & 1.1
●Ondersteuning Super snelheid 5Gbit/seconde
●Ondersteuning Hoge snelheid 480Mbit/seconde
●Ondersteuning Volledige snelheid 12Mbit/seconde
●Ondersteunt één CONTROL-overdracht, één INTERRUPT-overdracht
●Ondersteunt vier BULK-overdrachten
●Ondersteunt conventionele USB-bulkoverdracht
◆ Eindpunt 0: CONTROL-overdracht
◆Eindpunt 1: BULK-overdracht voor IN-transactie
◆Eindpunt 2: BULK-overdracht voor OUT-transactie
Ingebouwde NAND Flash-geheugeninterface
●Ingebouwd hardware-ECC-circuit.
●Ondersteuning MLC (Multi level cell) NAND-flitser.
● Ondersteuning van TLC (Triple Level Cell) NAND-flitser.
●Ondersteuning Toggle 2.0 modus / ONFI 3.0
Ondersteuning van 1.2V/1.8V/3.3V Flash I/O
●Ondersteuning van in-systeemprogrammering via de USB-poort
●Buffer-SRAM: Max. 32K voor prestatieverbetering
●Pakket: WQFN 32pin
●Bedrijfsspanning: 4,5V ~ 5,5V.
●USB-busvoeding mogelijk.
●Energiebesparing geïmplementeerd
Blokdiagram
Specificaties SSD-controller:
HG2258 | HG2262 | HG2263 | HG2271 | HG2273 | |
Koppel | SATAII | Gen 3x4 NVMe | Gen 3x4 NVMe | USB 3.2 Gen 2x1 | USB 3.2 generatie 2x2 |
Generatie | 40nm | 28nm | 28nm | 28nm | 28nm |
standbeelden | MP | Cs | MP | cs | cs |
DRAM | N/A | DDR4/DDR3L | N/A | N/A | N/A |
Kanaal | 2 | 8 | 4 | 2 | 2 |
Snelheid | 550/500 MB/sec | 3400/3100 MB/sec | 2500/2100 MB/sec | 1100/1000 MB/sec | 1600/1500 MB/sec |
CE | 16 (tot 1 TB) | 32 (tot 8 TB) | 16 (tot 2 TB) | 16 (tot 2 TB) | 16 (tot 4 TB) |
NEN | 3D TLC/QLC | 3D TLC/QLC | 3D TLC/QLC | 3D TLC/QLC | 3D TLC/QLC |
Oplossing en prestaties:
Oplossingen | Capaciteit | Grootte van de matrijs | CE# | Dood gaan# | Seq.Lezen (MB/s) | Volg.schrijven (MB/s) | Opmerking |
HG2258 plus Micron B37 | 256 GB | 64GB | 4 | 4 | 560 | 410 | Minder dram |
HG2258 plus Micron B47 | 256 GB | 64GB | 4 | 4 | 560 | 430 | Minder dram |
HG2258 plus Hy V4 | 64 ~ 512 GB | 32/64GB | 2-8 | 2-8 | 510-560 | 300-450 | Minder dram |
HG2258 plus Hy V5 | 128 GB-1TB | 64GB | 4/8/16 | 4/8/16 | 450-560 | 300-490 | Minder dram |
HG2258 plus Hy V6 | 128 GB-1TB | 64GB | 2/4/8/16 | 2/4/8/16 | 500-560 | 360-490 | Minder dram |
HG2258 plus YMTC JGS | 128 GB-1TB | 32GB | 4-32 | 4-32 | 540-560 | 425-510 | Minder dram |
HG2258 plus YMTC TAS | 256 GB-1TB | 64GB | 4-16 | 4-16 | 540-560 | 480-500 | Minder dram |
HG2263 plus YMTC JGS | 256 GB-1TB | 32GB | 8/16/32 | 8/16/32 | 2500 | 1300-2100 | Minder dram |
HG2263 plus YMTC TAS | 256 GB-1TB | 64GB | 4/8/16 | 4/8/16 | 2300-2400 | 1400-2100 | Minder dram |
HG2262 plus Hy V6 | 512 GB-2TB | 64GB | 8/16/32 | 8/16/32 | 3500 | 2500-3100 | DDR4/DDR3L |
HG2271 plus Hy V6 | 500 GB-1TB | 64GB | 8/16 | 8/16 | 1100 | 1000 | TYPE C-SSD |
HG2271 plus YMTC TAS | 500 GB-1TB | 64GB | 8/16 | 8/16 | 1100 | 1000 | TYPE C-SSD |
HG2273 plus Hy V6 | 500 GB-4TB | 64/128G | 8/16 | 8/16 | 1600 | 1500 | TYPE C-SSD |
